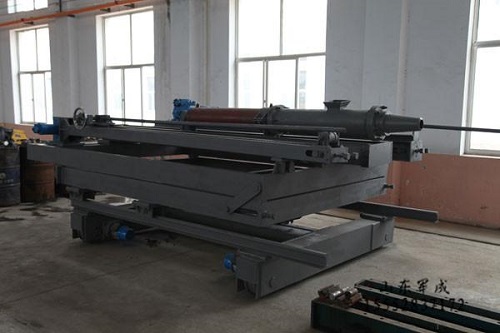

高爐液壓開口機由本體、吊桿、吊掛小車、送進卷?yè)P(yáng)機、直軌、擺動小車、弧形軌組成。
高爐液壓開口機本體包含7.5kW電動機、二級圓柱齒輪減速箱、鉆桿等部件。檢修拆裝工序及技能要求如下:
(1)將開口機本體與吊桿分離,放置在適于檢修的地面上;
(2)鏟除機身上的殘?jiān)F,卸下鉆桿;
(3)撤除電動機聯軸器及減速箱蓋,順序取下減速箱一軸、二軸、三軸。連同軸上的齒輪、球軸承一同取下;
(4)清洗、查看各個零部件,損壞嚴重者需替換;
(5)將合格的三軸、二軸、一軸別離裝上齒輪、軸零等零部件,順序裝入減速箱殼內,齒輪嚙合應正常,各軸軸向間隙不得大于0.15 mm;
(6)注入機械油,用尼龍密膠封裝減速箱蓋,減速箱不得漏油;
(7)裝好電動機聯軸器,用人盤動聯軸器應無卡阻現象;
(8)將開口機本體與吊桿銜接,裝上鉆桿,交給試車。
開口機搖擺小車修補
搖擺小車包含2.2kW電動機、一級圓柱齒輪減速箱、小車架及車輪等零部件,檢修拆裝工序及技能要求如下:
(1)開動搖擺小車至主鐵水溝上方停下,小車斷電;
(2)將泥炮開到接近堵鐵口處停下,作為開口機搖擺小車“檢修平臺”;
(3)用爐前起重機吊住開口機直軌;
(4)若只需檢修減速箱,則只需卸下減速箱,拆開、清洗其中的齒輪、球軸承等零部件,替換磨損嚴重的零部件,將減速箱組裝好,裝在小車銜接板上即可;
(5)若需整體替換搖擺小車.則需撤除電動機電線,卸下小車與開口機直軌銜接軸,并拆去弧形軌端頭擋板。將舊小車拖至弧形軌端頭.用手拉葫蘆吊放到地面,裝入新小車,穿上銜接軸.用人盤車查看應無卡阻現象;
(6)接上電動機電線,拆下吊裝東西即可交給試車。
