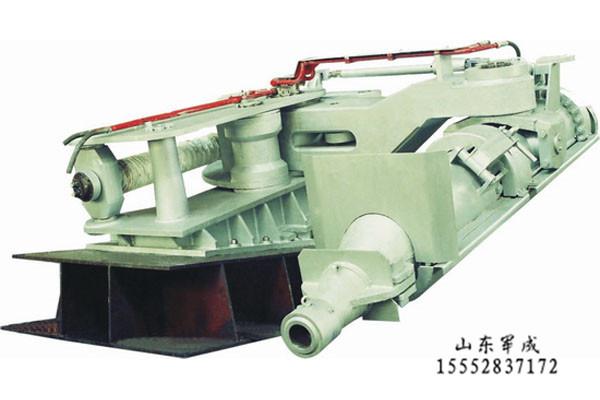

高爐液壓泥炮是用來堵塞高爐出鐵口的專用設備。打泥油缸直接推進泥缸,將泥料經吐泥口注入出鐵口。壓炮缸推進移動吊掛小車,可使打泥油缸進入或離開作業方位。打泥口處在作業方位時,錨鉤缸1使打泥口穩定在作業方位。搖擺液壓馬達2可使整個泥炮轉離作業方位。泥炮的動作都由液壓動力完成的。
高爐泥炮種類雖多,但其根本結構組成都是:炮身:包含填泥,吐泥的泥缸及其推泥安排?;剞D安排:它的作用是把炮身從出鐵從一側移至出鐵溝上方,并對準出鐵口。送進安排:它的作用是把炮嘴從出鐵溝處送入出鐵口的泥套內。鎖緊安排:它的作用是把炮嘴壓緊在出鐵IZl泥套上,接受堵口時的反推力。一般,泥炮可分三種類型:汽動泥炮、電動泥炮和液壓泥炮?,F在我國首要選用電動泥炮和液壓泥炮。
泥炮由轉炮安排、壓炮安排、打泥安排、液壓 站、操作臺等部分組成,下面就讓小編為我們介紹一下泥炮的規劃要求。
1、炮嘴運動軌跡準確。經調試后,炮嘴一次對準出鐵口。
2、有滿足的吐泥壓力。為戰勝鐵口通道的摩擦阻力、炮泥內摩擦阻力、爐內焦炭阻力等。
3、有滿足的一次吐泥量。除填充被鐵、渣水沖大了的鐵口通道外,還須確保有滿足的炮泥擠入鐵口內。在爐內壓力的作用下,這崆炮泥擴張成蘑菇狀貼于爐缸內壁上,起修補爐襯的作用。
4、有必定的吐泥速度。吐泥過快,使炮泥擠入爐內焦炭中,形不成蘑菇狀補層,失掉修補前墻的作用。吐泥過慢,簡略使炮泥在進入鐵口通道過程中失掉塑性,添加堵泥阻力,爐缸前墻也得不到修補。
5、操作安全牢靠,可以遠距離操控。因為高爐大型化并采用了高壓操作,出鐵后爐內噴出許多的渣鐵水,所以要求堵口機一次堵口成功,并能遠距離操控堵口機各個安排的作業。
