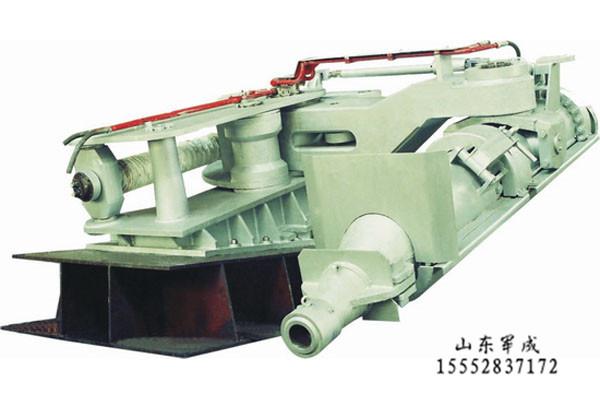

高爐液壓泥炮沒有單獨的壓炮組織，泥炮打泥組織供應商，它的壓炮動作是隨著轉臂的反轉過程完成的，轉臂經過吊掛組織與打泥組織鉸在一起。反轉組織機座——轉臂——控制連桿和炮身共同組成了一個平面四桿組織，這一桿組織的機械特性能夠保證打泥組織正向旋轉至堵鐵口位置時炮嘴前端走近以直線，可保證當桿組織鉸點因摩損而空隙加大，泥炮打泥組織作業原理，炮嘴不會左右搖擺，一直對準出鐵口。打泥組織油缸的活塞桿固定，泥炮打泥組織，油缸運動，推進泥缸活塞行進。油缸座上裝有擋泥環漏泥孔，能夠防止炮泥落到油缸活塞桿上。
高爐液壓泥炮怎樣正常作業？
1、打泥組織油缸的活塞桿固定，油缸運動，推進泥缸活塞行進。油缸座上裝有擋泥環漏泥孔，以免炮泥落到油缸活塞桿上。
泥缸的原料為鉻鉬鋼，內壁經輝光離子氮化處理，具有較高的硬度和耐磨壽數，泥缸和油缸座的下部均裝有隔熱防護板，其內側空隙處可適量填充炮泥或其他耐火隔熱材料，以利加強隔熱成效。
炮身尾部裝有鋼絲繩-滑輪-重錘式打泥行程指式器，高爐液壓泥炮用以顯現打泥量的相對值，因?yàn)椴捎昧藙?、靜滑輪組織，故行程指示器指針的全行程為打泥活塞全行程的1/3。
2、反轉組織是采用轉臂繞固定軸旋轉的方法，反轉油缸經過桿組織使轉臂轉動，反轉油缸的活塞桿端部鉸接在機座上，油缸作業時缸體運動，經過V形桿和連桿帶動轉臂旋轉。反轉組織的機座是一裝有平衡軸的框架式組織，這種結構的特點是具有較大的剛性，并使反轉組織的高大為降低。
