高爐液壓泥炮是高爐渣鐵處理系統中重要的生產設備,泥炮打泥組織生產商,用于爐前堵鐵口操作。對高爐爐前液壓泥炮故障狀況的剖析并擬定相應故障處理對策.有利于保證液壓泥炮安穩運轉,保證高爐的生產正常。
由于現代高爐的出鐵時刻增長以及渣量的增加,對高爐出鐵口作業狀況的安穩和維護提出了更高的要求。要保持高爐順行高產,保證安穩操作的關鍵是出鐵口的深度。炮泥的性能是保證出鐵口安穩作業的關鍵。 本研究課題剖析了重鋼高爐鍛煉特點和出鐵口作業狀況,研究了炮泥結構和損毀機制。

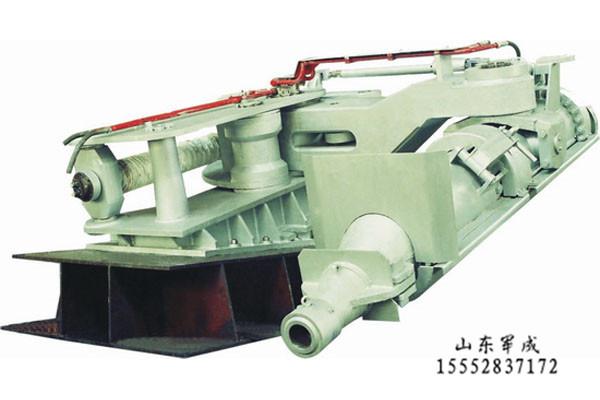

煉鐵及其它鍛煉爐上均有一個高溫液體金屬出口,通常在未放出液體金屬前要用一種含有各種金屬原素、硬度高的耐火泥進行封閉,這個過程是由高爐液壓泥炮來實現的。 現有高爐液壓泥炮由炮嘴、泥缸、泥缸內的泥塞體、液壓油缸、外殼、外殼與油缸之間的支承環、行程指示器、泥缸上的進泥口,外殼上的回泥口等部件構成。
現有技術中泥塞體上的擋泥圈是一個由尼龍材料制成的帶錐度的環, 高爐液壓泥炮,其包含:支撐底座;機架,固定連接在支撐底座上;炮身,其前端設有裝泥泥缸和與裝泥泥缸相連的炮嘴,其后端設有打泥油缸;轉臂,其一端可轉動地連接在機架上,另一端垂直地鉸接于炮身;支撐底座上設有能使炮身跟著其從待機方位轉動到作業方位而從低位轉到高位的歪斜部,機架固接在歪斜部上。
高爐液壓泥炮,支撐底座的歪斜部使得泥炮炮嘴在對準高爐出鐵口的狀況下,炮身坐落機架的斜上方;在待機狀況下,炮身處于低位.該種高爐液壓泥炮適用于開鐵口機在上的狀況,充分合理運用爐前的有效空間,可在爐前鐵口區域空間狹小的狀況下運用。 泥炮是用來堵塞高爐出鐵口的專用設備。液壓泥炮的結構原理。打泥油缸4直接推進泥缸,將泥料經吐泥口注入出鐵口。
壓炮缸3推進移動吊掛小車,可使打泥油缸進入或脫離作業方位。打泥口處在作業方位時,錨鉤缸1使打泥口安穩在作業方位。搖擺液壓馬達2可使整個泥炮轉離作業方位。
